DY150-EBLSR3-2N橫河渦街流量計
橫河渦街流量計實現流量測量的理論基礎是流體力學中的原理。在流動的流體中放置一根其軸線與流向垂直的非流線性柱形體(加三角柱、圓柱等)，稱之為漩渦發生體。當流體沿漩渦發生體繞流時，會在漩渦發生體下游產生如圖所示不對稱但有規律的交替漩渦列，這就是所謂的卡門渦街。由于漩渦之間的相互影響，其形成通常是不穩定的。流量計中間的熱絲被檢出器腔內流體流動所冷卻，它的阻值就發生變化，通過阻值的變化可測得漩渦的頻率，進而求得流速。
橫河渦街流量計的圓柱體表面開有導壓孔，與圓柱體內部空腔相通，空腔由隔板分成兩部分，在隔板的中央部分有一小孔，在小孔中裝有檢測流體流動的鉑電阻絲。當旋渦在圓柱體下游側產生時，出于升力的作用，使得圓柱體下方的壓力比上方高一些，圓柱體下方的流體在上下壓力差的作用下，從圓柱體下方導壓孔進入空腔，通過隔板中央部分的小孔，流過鉑電阻絲，從上方導壓孔流出。如果將鉑電阻絲加熱到高于流體溫度的某溫度值，則當流體流過鉑電阻絲時，就會帶走熱量，改變其溫度，也即改變其電阻值。當圓柱體上方產生一個旋渦時，則流體從上導壓孔進入，由下導壓孔流出，通過鉑電阻絲，改變它的電阻值。由此可知電阻值變化與流動變化相對應，也既與旋渦的頻率相對應。所以，可由檢測鉑電阻絲電阻變化頻率得到渦頻率，進而得到流量值。

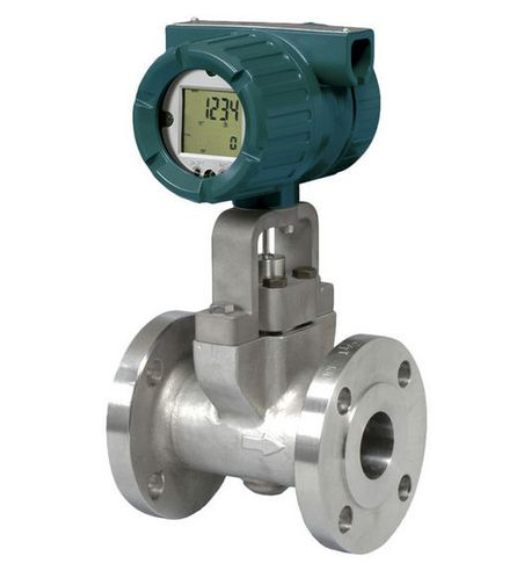

DY150-EBLSR3-2N橫河渦街流量計
安裝要求說明：
1、渦街流量計只能單向測量，安裝時注意保證介質流量方向與流量計箭頭所示方向*。
2、渦街流量計*安裝方式為豎直安裝，介質自下而上通過流計。即將流量計安裝在豎直管道上，流量方向?yàn)樽韵孪蛏稀?/span>
3、水平安裝時，必須將流量計裝在整個系統的高壓區，并保證相應的出口壓力；不要安裝在管路的zui高點，因zui高點往往氣體積聚，管道非滿，出口不可直接放空。
4、測高溫流體時，盡量采用豎直安裝方式；若不得不水平安裝，請將流量計的變送器部分豎直向下，或水平側裝，避免溫度過高；注意安裝位置處空氣流動或通風良好。
5、直管段要求：至少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴大等干擾源，則需保證流量計前30-40倍的管徑，流量計后6倍管徑。流量計應安裝于調節閥，壓力或溫度傳感器的上游。
6、安裝時注意管道口徑應略大于或等于儀表的內徑。
7、使用密封圈時，注意密封圈內徑應略大于或等于儀表的內徑，密封圈中心位于管道中心。
8、電纜入口密封儀表電氣連接時，必須注意進線孔的密封。必須根據儀表電纜入口型號選擇相應的密封接口（M20Χ1.5;1/2'NPT;G1/2'），并正確、緊密地安裝。沒有密封接頭，或安裝馬虎，達不到密封效果。
